適用工況與基礎設計前提
-
輸送介質：常壓液態液氮，介質溫度
-196℃
-
設計壓力：內管設計壓力
0.8MPa；夾層真空設計負壓 ≤5×10?3Pa
-
敷設環境：室內車間
/ 實驗室常規常溫環境，環境溫度 -10℃～45℃
-
管路形式：雙層真空絕熱管道
-
敷設方式：架空支架敷設、地溝敷設、穿墻穿樓板預埋三種模式可定制
-
配套系統：前端接液氮常壓儲罐出液口，中段配氣動切斷閥、單向閥、真空補償波紋管、排凝放空閥，末端分流至各使用工位
整套定制圖紙包含五大分圖
圖紙
1：管路系統總工藝流程圖
-
繪制總儲罐→主真空管路→分支管路→各終端用氣點完整流向；
-
標注每一處閥門類型：緊急切斷閥、止回閥、手動放空閥、真空抽氣閥、泄壓安全閥；
-
標注測溫點、液位聯動控制點、泵體安裝位置、過濾器安裝點位；
-
標明管路坡度：全程向儲罐端設置
3‰～5‰ 向下坡度，防止液氮積液氣堵。
-
圖紙
2：總平面布置施工圖
-
按車間廠房實際尺寸比例繪制，標注儲罐擺放坐標、主管走向、支架定位、穿墻孔洞位置；
-
區分主路總管、一分支、二支管管徑規格；
-
標注管路與墻體、立柱、設備、電氣橋架安全間距；
-
標識固定支架、滑動補償支架具體點位編號。
-
圖紙
3：管路單線軸測圖
-
立體展示管路走向、彎頭、三通、變徑、波紋管補償器布局；
-
對每段管路進行編號，匹配物料清單；
-
標注長度、標高、離地高度、穿墻套管尺寸。
-
圖紙
4：雙層真空管道結構詳圖
（1）內管（介質管）
-
材質：奧氏體不銹鋼
06Cr19Ni10（304）無縫低溫鋼管
-
常用定制管徑可選：DN15、DN20、DN25、DN32、DN40、DN50
-
壁厚根據管徑匹配低溫承壓標準，焊縫全氬弧焊內外焊，脫脂潔凈處理
（2）外層護套管（真空保護層）
-
材質：304
不銹鋼薄壁護管，大于內管外徑 25～40mm，預留真空夾層空間
-
夾層內部填充多層鋁箔
+ 玻璃纖維絕熱層，降低輻射漏熱

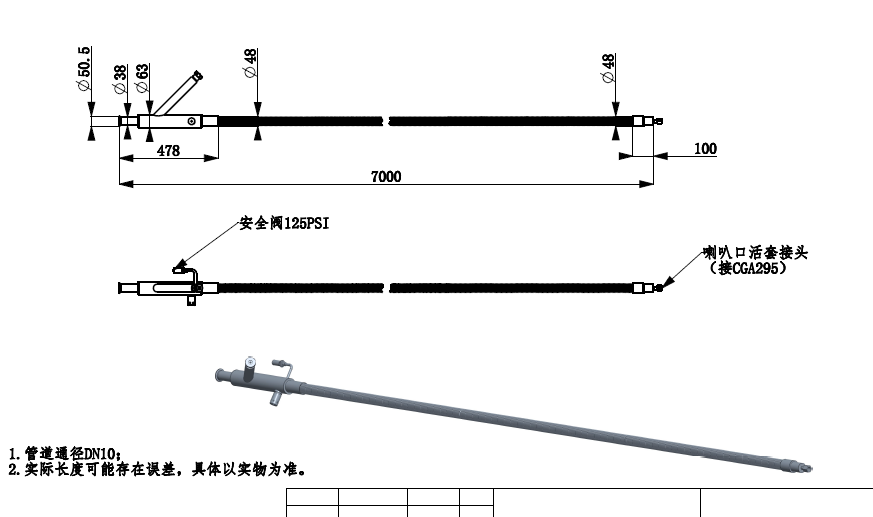

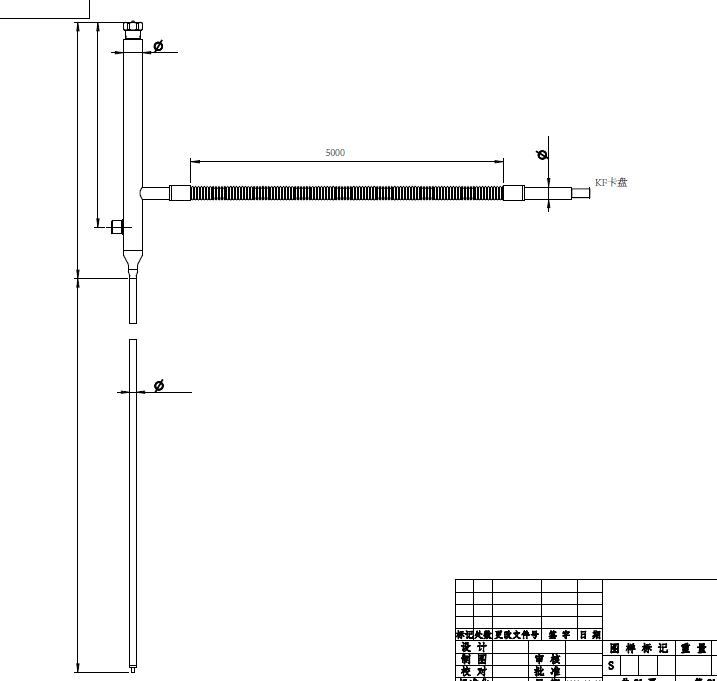

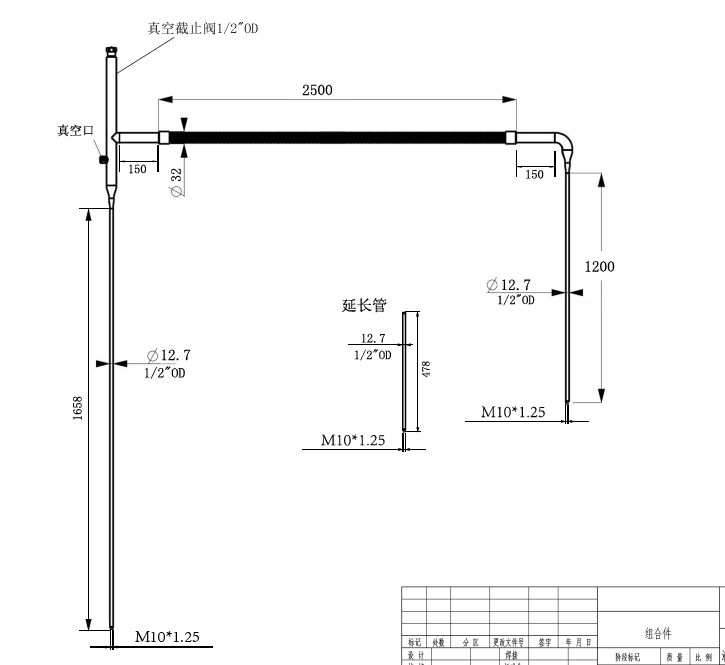

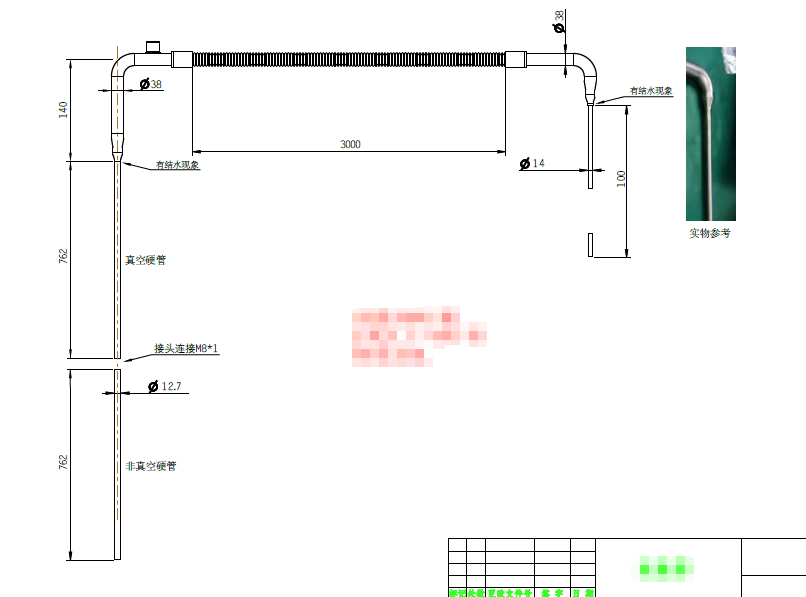

（3）單節標準管段結構標注
單根直管長度常規定制
3m/6m；兩端配置真空法蘭快裝接口；
詳圖包含：法蘭尺寸、螺栓孔位、密封墊片型號、抽真空嘴結構、波紋管補償段結構。
