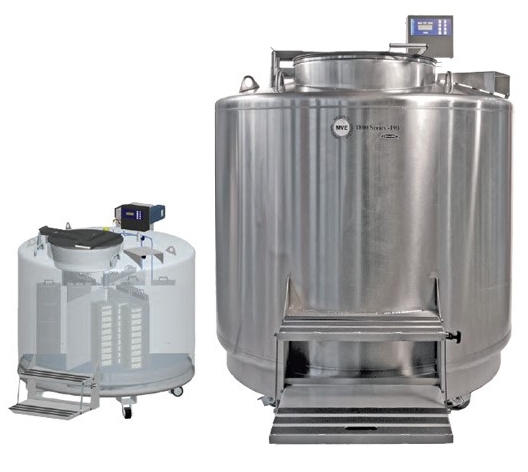

氣相液氮罐的溫度報警系統如同深低溫存儲的
“神經中樞”，其校準精度直接關系到千萬份生物樣本的安全。某生物樣本庫曾因傳感器校準偏差 3℃，導致報警滯后 2 小時，造成 500 份干細胞樣本活性下降
30%。因此，建立科學規范的校準流程，將誤差控制在 ±0.5℃以內，是設備運維的核心環節。本文基于 ISO 17025
校準規范與行業實戰經驗，詳解報警系統的全流程校準方法。
一、校準周期與前提條件：奠定精準基礎
校準周期需根據使用頻率與場景動態調整：
-
生物樣本庫、干細胞存儲等高危場景：每 3 個月校準 1 次，因每日開門操作會加速傳感器老化；
-
工業深冷處理等穩定場景：每 6 個月校準 1 次，環境溫度波動小，傳感器漂移速率低；
-
新設備安裝或維修后：必須進行校準，確認運輸或維修未影響傳感器精度。
環境準備直接影響校準準確性：
-
室溫需穩定在 20℃±2℃，避免氣流直射（如空調出風口距離設備≥1.5
米）；
-
校準前 24
小時內禁止開啟罐門，確保罐內溫度場穩定（部與底部溫差≤5℃）；
-
提前 4
小時接通設備電源，使傳感器達到熱平衡（鉑電阻傳感器需預熱消除漂移）。
二、核心校準工具：從標準源到輔助設備
精準校準依賴 “標準源 - 檢測設備 - 輔助工具” 的三位一體配置：
關鍵注意：標準溫度計需每年送法定計量機構溯源，確保量值傳遞準確。某疾控中心因使用超期未溯源的溫度計，導致校準偏差累積至
2℃，終觸發批量誤報。
三、分步校準流程：從傳感器到系統聯動
1. 傳感器單體校準（核心環節）
采用 “低溫恒溫槽法” 實現高精度校準，步驟如下：
-
樣本制備：將待校準的 PT1000
傳感器與標準溫度計捆綁固定（探頭間距≤5mm），避免接觸金屬槽壁；
-
梯度控溫：設置 5 個校準點（-196℃、-180℃、-150℃、-130℃、-100℃），每個點穩定 30
分鐘后記錄數據；
-
誤差計算：若某點誤差＞±0.5℃，通過設備自帶的校準軟件修正（如海爾生物 “智芯系統”
支持多點線性修正）。
例：某傳感器在 - 150℃時顯示 - 148.7℃，誤差 + 1.3℃，需在系統中輸入修正值
“-1.3℃”，修正后實測偏差降至 0.2℃。
簡易替代方案：現場無恒溫槽時，可用 “干冰 - 乙醇浴”（-78.5℃）與液氮（-196℃）兩點校準，雖精度降至
±1℃，但能滿足應急需求。
2. 報警閾值驗證（功能校準）
校準傳感器后，需驗證報警系統對閾值的響應精度：
-
閾值設定：按樣本類型輸入目標報警值（如干細胞庫設 -
180℃預警、-170℃報警）；
-
升溫測試：通過緩慢減少罐內液氮（控制升溫速率 0.5℃/
分鐘），觀察報警觸發時的實際溫度；
-
重復性驗證：重復 3 次測試，確保報警溫差≤±0.5℃。某人類精子庫的驗證數據顯示，合格系統的三次觸發溫度分別為 -
180.2℃、-179.8℃、-180.1℃，標準差僅 0.2℃。
3. 系統聯動機制測試（安全校準）
報警不僅是溫度觸發，更需驗證聯動功能的有效性：
-
一預警聯動：當溫度達 - 150℃時，檢查循環風機是否啟動（可降低部溫度 2-3℃）、備用補液閥是否動作（壓力應上升 0.1MPa
/ 分鐘）；
-
二報警聯動：模擬溫度升至 - 130℃，確認罐門是否自動鎖定（電磁鎖電阻應從∞變為 0Ω）、5G 報警信息是否在 10
秒內送達三管理人員；
-
數據記錄驗證：校準后導出溫度曲線，檢查采樣間隔（應≤1
分鐘）、報警事件標記（需到秒）是否完整。
四、關鍵注意事項：規避校準陷阱
部分用戶僅校準 - 196℃一個點，忽略中溫段（如 - 150℃）偏差。某實驗顯示，某傳感器在 - 196℃時誤差
0.3℃，但在 - 150℃時誤差達 2.8℃，因未校準導致報警滯后。必須覆蓋設備常用溫度區間（-196℃至 -
130℃）。
長期使用后，傳感器可能出現 “零點漂移”（如常溫下電阻值偏離 1000Ω）。校準前需用萬用表測量 25℃時的電阻：若偏離
1000Ω±0.5Ω，需行常溫校準，再進行低溫校準。某高校通過此步驟，將傳感器壽命延長至 5 年以上。
傳感器線纜若與動力線并行鋪設，易受電磁干擾（誤差可達 1-2℃）。校準前需用絕緣測試筆檢測接線端子：絕緣電阻≥100MΩ
為合格，否則需重新布線（建議采用屏蔽雙絞線）。
五、特殊場景校準方案
-
低溫環境下校準（如冷庫內設備）：需將標準溫度計提前 24
小時置于相同環境，避免因溫度梯度導致的測量偏差；
-
大型儲罐（1000L 以上）：因溫度場不均，需對 3
個以上傳感器（部、中部、底部）分別校準，確保每個區域的報警閾值匹配其實際溫度；
-
老舊設備（使用超 8 年）：除常規校準外，需增加 “溫度沖擊測試”（從 - 196℃驟升至 - 150℃，重復 5
次），驗證傳感器在劇烈波動下的穩定性，某醫院通過此測試發現 2 個老化傳感器，提前更換避免了故障。
六、校準記錄與追溯體系
校準后需形成 “校準報告”，包含以下核心信息：
-
校準數據：5 個溫度點的標準值、實測值、修正值（附原始記錄曲線圖）；
-
系統狀態：報警閾值設置、聯動功能測試結果、不合格項整改記錄；
某生物制藥企業建立的 “校準電子檔案”，通過區塊鏈技術實現數據不可篡改，順利通過 FDA
現場核查。
結語：校準是精度的 “生命線”
氣相液氮罐的報警系統校準，本質是 “量值溯源 + 功能驗證” 的雙重保障。通過每 3-6
個月的科學校準，可將報警誤差控制在 ±0.5℃以內，為生物樣本構建可靠的溫度防線。記住：在 - 196℃的深冷里，0.5℃的偏差可能意味著樣本活性的
“生死之別”。建立 “校準 - 驗證 - 追溯” 的閉環管理，方能讓每一次報警都精準無誤。
